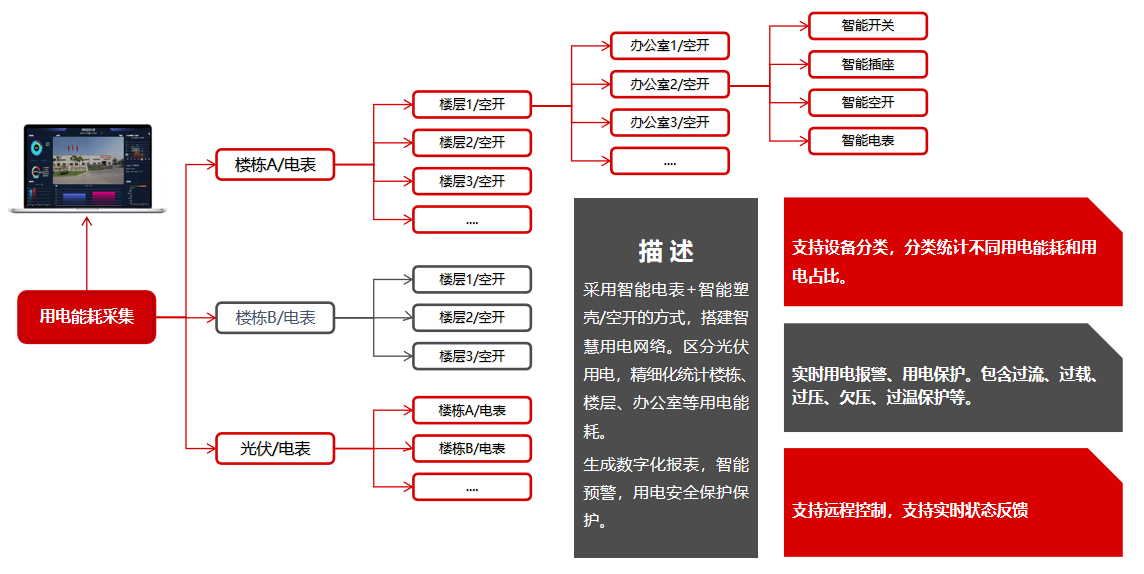

![智慧楼宇用电能耗系统设计](/uploads/allimg/240717/1-240GG1250T93.png)
![楼宇智能控电系统](http://www.airkeep.cn/uploads/allimg/220803/1-220P3135032224.jpg)
·采用智能电表+智能塑壳/空开的方式,搭建智慧用电网络。
·区分光伏用电,精细化统计楼栋、楼层、办公室等用电能耗。
·生成数字化报表,智能预警,用电安全保护保护。
·支持设备分类,分类统计不同用电能耗和用电占比。
·实时用电报警、用电保护。包含过流、过载、过压、欠压、过温保护等。
·支持远程控制,支持实时状态反馈。
2、硬件设施
2.1智能电表
·实时监测回路中的三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、三相总电能、电能双向计量、剩余电流、线缆温度等运行参数,并实时显示;
·正反向有功/无功电能计量;
·分时电能计量、分时电能定时抄表;
·测量三相电压、三相电流的总谐波畸变率(THD),2-31次奇次谐波分量;
·电流、电压变比可编程;
·提供剩余电流监控;
·提供多回路控制节点,可用于报警、跳闸等控制;8.支持消防联动,远程切断故障回路;
·报警保护,监测探测回路的剩余电流;
·最大支持6回路温度监测,超限后报警;
·支持以太网、WiFi、4G、5G、RS485、等通讯方式,
·安装方便,接线简单,工程量小;
·液晶显示,本地数据查询;
·菜单直观,按键操作简单;
·辅助电源:AC/DC 85V~270V;
2.1智能空开
·实时监测进线温度、电流、电压、电能、环境温湿度等参数
·独立的超限预警值、报警值、动作关联、动作延时等参数设置
·超限预警时,光指示功能;超限报警时,光指示功能
·过欠压保护、缺相保护、相序保护、过流保护、过载保护、欠载保护、缺零保护、电压/电流不平衡保护、过温保护、环境温湿度监测保护、短路保护、线路打火保护断电安全保护、上电延时保护、使用寿命监测功能
·专业计量芯片设计,电表级精度,除采集上报电压、电流、电能数据外还支持电能质量如谐波电压、谐波电流、谐波2~31次含量、畸变率、不平衡度等数据上报
·场景控制功能、费控功能、防窃电功能
·定时控制功能:本地时钟功能,断电后时钟继续工作,支持单次、每日、每周、·每月、每年等定时模式,支持分闸、合闸等定时操作
·自动重合闸功能
·安全日志功能、维修挂锁功能、远程升级功能检等
·储能功能:外部供电断电后,能确保断路器合闸分闸到位。
·本地远程操作模式切换功能,远程本地一体化控制,支持远程+本地分合闸控制
3、智慧楼宇用电管理后台

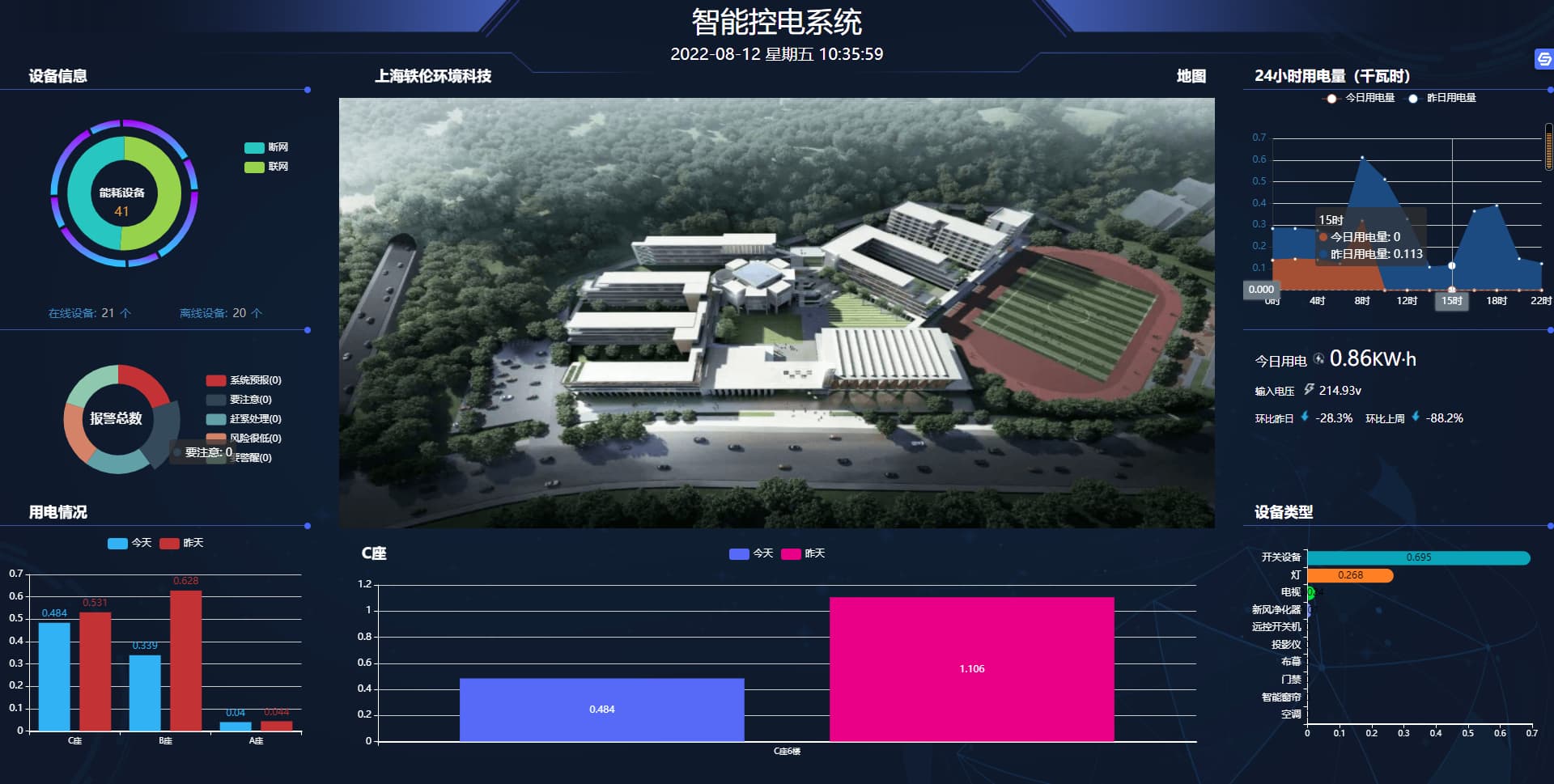

![办公楼宇智慧用电系统](/uploads/allimg/220812/1-220Q2103ASC.jpg)

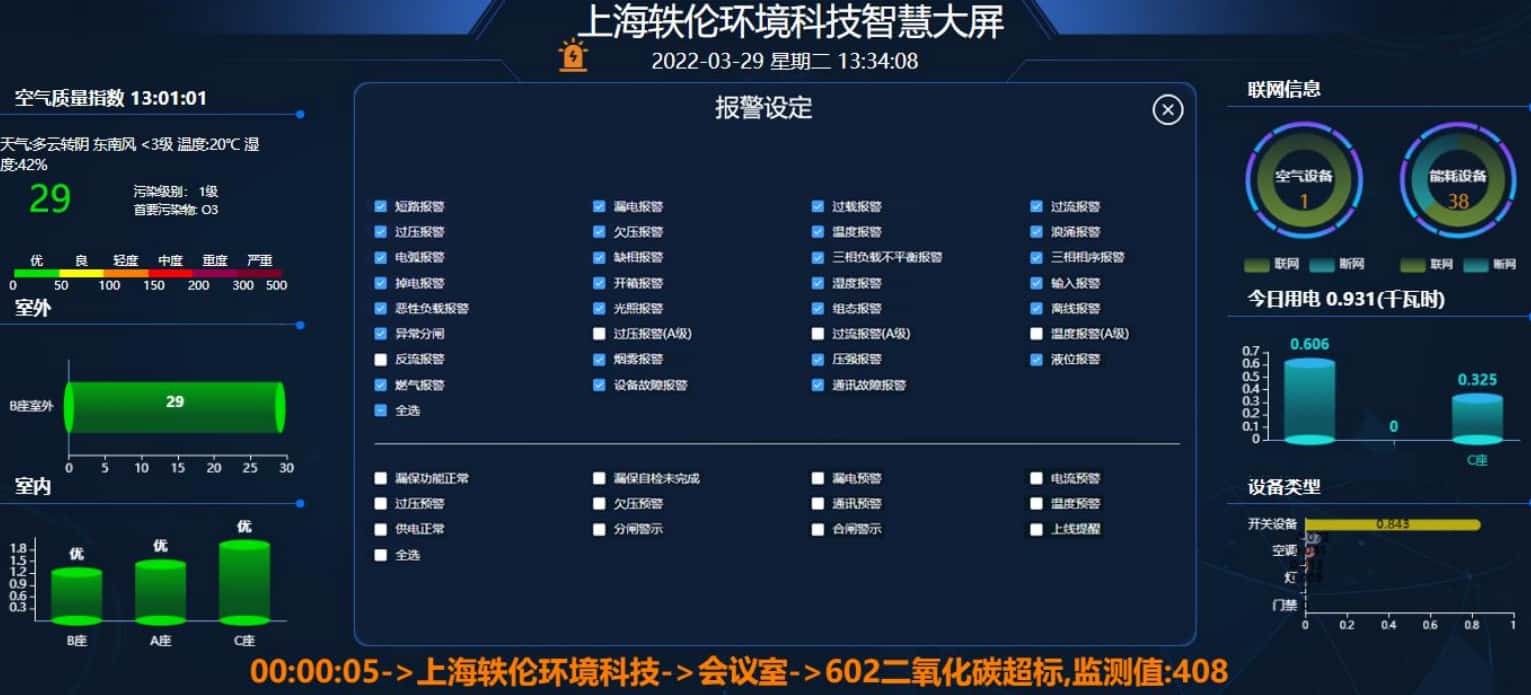

![智慧楼宇数据管理中心界面03](/uploads/allimg/220803/1-220P31353022T.jpg)
